Балка

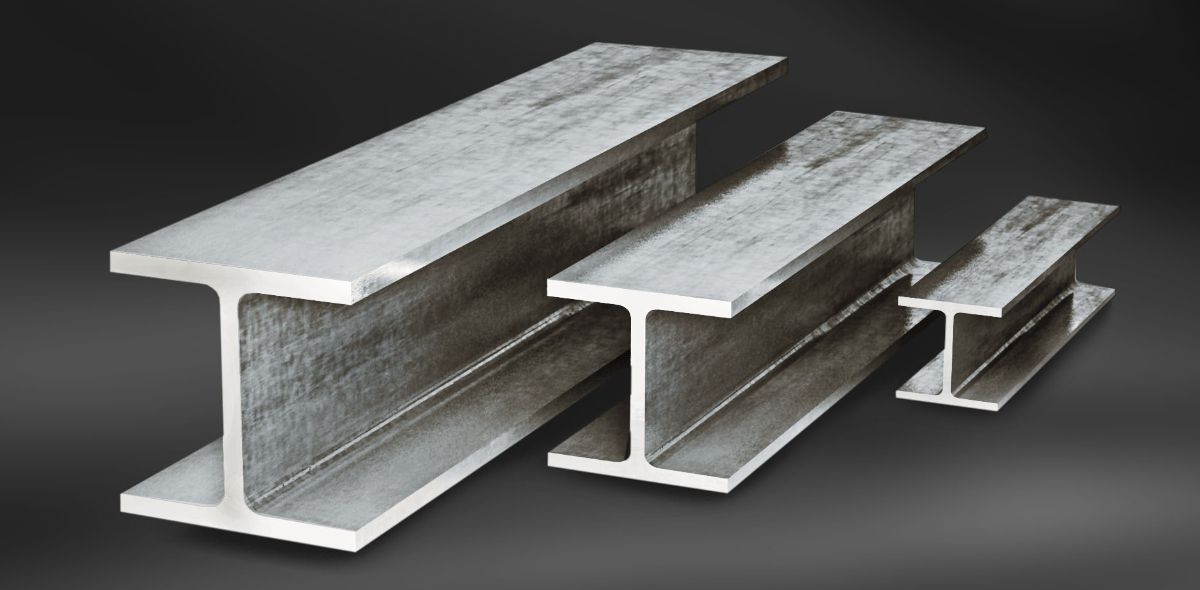

Вид металлопроката, профиль которого напоминает букву «Н», называется двутавровой балкой.

Изготавливаться такое изделие из стали может методом сварки или катанным способом. Двутавровую балку еще называют двутавром. Его сечение характеризуется высокой стойкостью на изгиб.

Классификация двутавров

Двутавровые балки изготавливаются в соответствии с требованиями стандартов. Они бывают с широкими полками, мостового типа, а также стандартными.

Также их отличает между собой точность проката, по которой они делятся на 2 категории:
1. «В» - прокат нормальной точности.
2. «А» - изделия повышенной точности прокатки.

По ширине полок двутавры делятся на узкие, средние и широкополочные. На размеры балки в первую очередь влияет способ ее изготовления. Для горячекатаных изделий характерны такие размеры: длина 4-12 м. Холоднокатаные двутавры могут быть длиной до 19 м.

Металлопрокат данного вида применяется в строительной сфере в качестве несущего элемента зданий и сооружений. Так как двутавр является ответственным элементом строения, к нему предъявляются особые требования. На степень надежности такой балки в первую очередь будет влиять площадь поперечного сечения, способ крепления, а также длина.

Главные преимущества двутавровых балок

• Во-первых, такие изделия являются легкими, поэтому не утяжеляют конструкцию. Снизить общую массу металлоконструкции можно на 10%, если использовать сварную балку вместо горячекатаной.
• Во-вторых, существует большое количество способов соединения двутавра (например, можно использовать заклепки, болты или сварку).
• В-третьих, двутавровая балка помимо стандартных размеров может изготавливаться по индивидуальным параметрам в зависимости от требуемых размеров.
• В-четвертых, двутавр настолько прочный, что может применяться в ответственных элементах строительных конструкций.

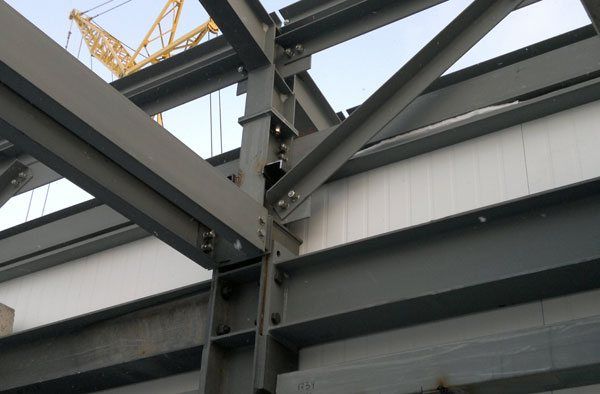

В основном такой металлопрокат используется при создании металлоконструкций, в сфере многоэтажного строительства, при возведении складов, ангаров и так далее. Также балка двутавровая используется при создании сводов и подвесных путей в шахтной промышленности. Благодаря применению двутавра можно существенно уменьшить общий вес несущей конструкции (иногда до 35%).

Балка

Балки двутавровые(ГОСТ 19425-74), двутавры стальные горячекатаные (ГОСТ 8239-89), двутавры с параллельными гранями полок (СТО АСЧМ 20-93)

Балки двутавровые из углеродистой и низколегированной стали.

ГОСТ 8239. Конструкция и размеры

ГОСТ 535, ГОСТ 19281. Общие технические требования

Балки двутавровые стальные специальные.

ГОСТ 19425-74. Конструкция и размеры

ГОСТ 535-88. Общие технические требования

Применяются в крупнопанельном, промышленном и гражданском строительстве для перекрытий, колонных металлоконструкций, мостовых сооружений, опор и подвесных путей.

Балки специальные ГОСТ 19425-74 выпускаются видов:

• С - для армировки шахтных стволов;
• М - балки для подвесных путей.

По точности прокатки изготовляют:

• высокой точности - А
• обычной точности - В.

В соответствии с заказом балки изготовляются длиной от 4 до 13 м:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком до 5% массы партии;
• немерной длины.

Остатком считаются профили длиной не менее 3 м.

По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной и длиной свыше 13 м.

Первые две цифры обозначают высоту для данной группы профилей в см.

Индекс после первых двух цифр - вид профилей по ширине полок:

Цифра после индекса определяет профилеразмер в данной серии (по толщине стенки и полки). При наличии одного профилеразмера цифра не указывается.

Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93:

• А - размеры по АSТМ А6;
• В - размеры по ВS 4;
• С - размеры по JIS G 3192.

Индекс У в конце обозначения означает исполнение профиля в усиленном варианте.

Площадь сечения и масса 1 м длины профилей с индексами А, В и С приняты по соответствующим стандартам.

Параметры балки специальной (ГОСТ 19425-74)

Балка двутавровая СТО АСЧМ 20-93.

В настоящее время основным производителем двутавров в России является Нижнетагильский металлургический комбинат (НТМК), выпускающий продукцию как по ГОСТам, так и по собственному техническому условию (СТО АСЧМ 20-93), несколько отличающемуся от ГОСТа.

Двутавры с параллельными гранями полок (СТО АСЧМ 20-93)

Двутавры с параллельными гранями полок нестандартных размеров
