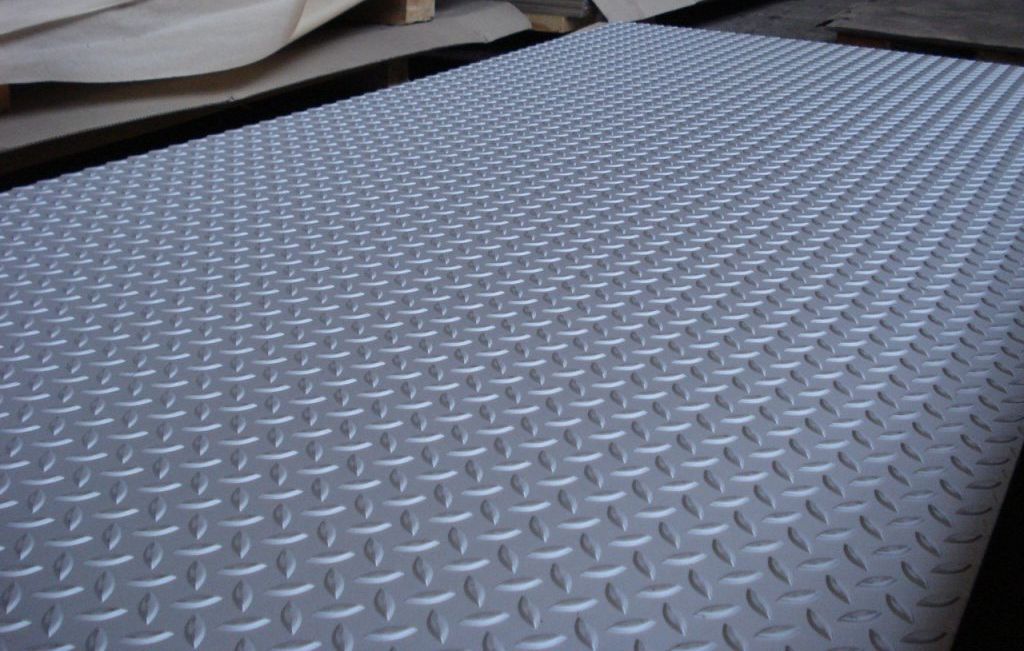

Рифленый стальной лист

Листы стальные с ромбическим и чечевичным рифлением (ГОСТ 8568-77)

Лист стальной рифленый ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифленым рифлением общего назначения. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.

Высота рифлей на листах должна быть 0,2 - 0,3 толщины основания листа, но не менее 0,5 мм.

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пжяы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.

Листовой прокат с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

По соглашению изготовителя с потребителем допускается изготовление листов других размеров.

В зависимости от назначения листы рифленые изготавливаются:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком не более 10% массы партии;
• кратной мерной длины достатком не более 10% массы партии;
• немерной длины.

Остатком считают листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.

Примеры условных обозначений:

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

То же, с чечевичным односторонним рифлением:

Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:

Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77.

То же, с чечевичным односторонним рифлением:

Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77.

Толщина и масса 1м2 рифлёного листа (ГОСТ 8568-77)
